Dây chuyền sản xuất nước khoáng Bình 5 Gallon ( 20 lít )

DÂY CHUYỀN NƯỚC KHOÁNG ĐÓNG BÌNH 5 GALLON ( 19-20 LÍT )

Sản xuất nước khoảng đóng bình 19 lít | chiết rót bình 5 galon | chiết rót bình 20 lít

Thông số dây chuyền :Ứng dụng : Dây chuyền sản xuất  nước khoáng, nước tinh khiết, …Sản phẩm cuối : bình 19-20 lít, bình 5 gallon, 3 gallon hoặc barrel PC PETHệ thống chiết rót : Van cơ, dòng chảy khối Công suất từ : 300-3000 Bình/Giờ.

Ưu điểm của hệ thống sản xuất chiết rót bình 3 hoặc 5 Gallon

1. Dây chuyền sản xuất chuyên dụng  để sản xuất loại bình 3 & 5 gallon nước uống  khép kín.
2. Dây chuyền sản xuất chiết rót tích hợp máy rửa chai, chất nhổ nắp rót rửa đóng nắp một khối.
3. Với mục tiêu rửa và khử trùng bình, máy rửa chai sử dụng nhiều lần bơm chất lỏng và chất khử trùng, và dung dịch rửa có thể được sử dụng theo hình tròn. Các đầu gắn nắp có thể tự động nắp chai tự động.
4. Dòng dây chuyền sản xuất 5 gallon chiết rót tích hợp thiết bị khử trùng nắp chai, đảm bảo nắp nhúng vào là tiệt trùng
5. Dây chuyền này cũng có thể tự động thực hiện rửa, khử trùng, làm đầy, khống chế, đếm và xả sản phẩm.
6. Hệ thống có các tính năng của thiết kế hoàn chỉnh chức năng, thiết kế lý thuyết, và mức độ tự động hóa cao. Đây là một loại dây chuyền sản xuất tự động nước đóng chai mới, kết hợp chặt chẽ cơ chế, công nghệ điện và khí nén.

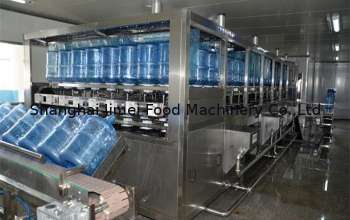

Hình ảnh minh họa

17-18-含气灌装

1. Thiết bị tự động chiết rót rửa đóng nắp 3 trong 1 ,rất nhiều an toàn khép kin, chẳng hạn như cấu trúc nhỏ gọn, hệ thống kiểm soát hoàn hảo và dễ dàng được vận hành. màn hình cảm ứng tiên tiến và hệ thống điều khiển PLC m cho giao tiếp người-máy thật.
2. Phần rửa chai chủ yếu bao gồm rửa bơm, kẹp chai, nhà phân phối nước, tăng lần lượt tấm, hướng dẫn đường sắt, vỏ bảo vệ, thiết bị phun, khay rã đông, rửa sạch cất nước và rửa xe tăng hồi lưu nước.
3. chiết rót Phần chủ yếu bao gồm đầy thùng, m đầy van (nhiệt độ bình thường và m áp lực bình thường), chiết rót bơm, chai treo bệ thiết bị / chai, nâng cao thiết bị, chỉ số chất lỏng, đồng hồ áp lực, máy bơm chân không, vv
4. Phần vặn đóng nắp chai chủ yếu bao gồm người đứng đầu đóng đóng nắp, đóng nắp loader (tách), mũ unscrambler, mũ thả đường sắt, áp lực thường xuyên, xi lanh và chúng tôi cũng cần một máy nén khí như các thiết bị bên ngoài phụ trợ.
5. Linh kiện điện chính được nhập khẩu từ các thương hiệu nổi tiếng thế giới để đảm bảo hiệu suất tuyệt vời của toàn bộ máy.

Thông số dây chuyền chính

Model UT-100 UT -200 UT -300 UT -450 UT -600 UT-900 UT-1200
Số đầu chiết rót 1 2 3 4 5 6 8
Dung tích (L) 18.9 18.9 18.9 18.9 18.9 18.9 18.9
Kích thước thùng (mm) 270×490 270×490 270×490 270×490 270×490 270×490 270×490
Năng suất (b./h) 100 200 300 450 600 900 1200
Nguồn gas cấp (Mpa) 0.4-0.6 0.4-0.6 0.4-0.6 0.4-0.6 0.6 0.6 0.6
Gas sử dụng(m3/min) 0.37 0.37 0.6 0.8 1 1.5 1.8
Motor power(kw) 1.38 1.75 3.8 3.8 7.5 9.75 13.5
Rated voltage(V) 380/50Hz 380/50Hz 380/50Hz 380/50Hz 380/50Hz 380/50Hz 380/50Hz
Trọng lượng (kg) 680 800 1500 2100 3000 3500 4500



Tên thiết bị Hình ảnh minh họa
Máy phun rửa vệ sinh bên ngoài may ve sinh phun rua 2
Máy giật nắp may tu dong mo nap 2
Máy rót – vệ sinh- đóng nắp may rot 5 gallon 2
Đèn soi bình tạp chất den lamp kiem tra 2
Máy co màng block co mang block 2

Hệ thống lọc nước tinh khiết

1. Nước (nước uống tinh khiết và nước khoáng)
2.3 trong 1 đơn khối tinh khiết & khoáng chiết rót máy nước
3,3 trong 1 monoblock chiết rót máy nước trái cây & trà
4,3 trong 1 monoblock chiết rót máy nước uống có ga
5. Monomer loại máy rót nước, CSD, nước trái cây, trà, dầu, rượu, bia, vv
6,3-5 gallon chiết rót máy nước thùng
7. Pop-top có thể chiết rót máy
8. Hoàn thiện & đóng gói hệ thống nhãn, máy in, PE phim co đóng gói, trường hợp đóng gói, palletizer, pallet wrapper, vv
9. chai PET và mũ làm cho máy phun hệ thống & máy thổi chai
10 đồ uống pha chế nước hoa quả hệ thống & đồ uống có ga
11. thiết bị phụ trợ khác

..
